Пульт DUBLICATOR SK-4B

Описание пульта для ворот и шлагбаумов SK-4B

Благодарю пульту SK-4B Вы получаете возможность радиоуправления воротами, шлагбаумами и другими устройствами с блоком радиоуправления. Пульт поддерживает работу как фиксированным кодом так и с динамическим кодом (BFT mitto 2). Рабочая частота пульта 433,92 МГц. Прекрасно заменяет оригинальные пульты, а функциональность расширяется за счет возможности программирования до 4-х кнопок (каналов) от пультов разных производителей.

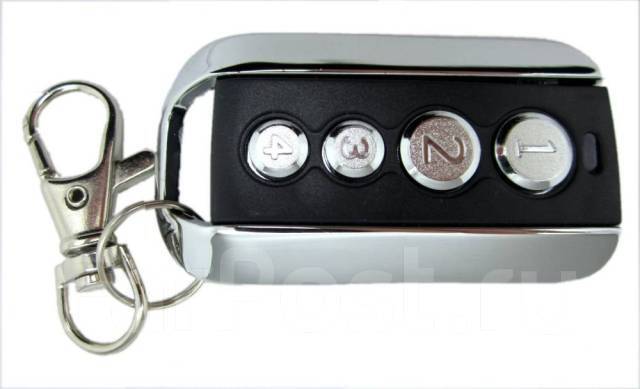

SK-4B выполнен в приятном внешнем пластиковом корпусе с металлической вставкой. Крепление осуществляется за счет карабина. При изготовлении пульта используются электронные компоненты брендовых европейских производителей (STMicroelectronics, RFM, NXP).

Аппаратная часть пульта состоит из приемника 433,92 МГц, управляющего микроконтроллера, микросхемы памяти и передатчика 433,92 МГц.

Пульт для ворот и шлагбаумов SK-4B инструкция

Программирование пульта SK-4В:

Для того чтобы занести в память пульта коды вашего оригинального пульта (или нескольких пультов) необходимо проделать следующие операции:
Внимание! Для защиты от случайного программирования, время между операциями должно занимать не более 5 секунд, иначе пульт выйдет из режима программирования, с сохранением ранее записанного кода.
1. Нажмите одновременно и удерживайте кнопки 2 и 4 на пульте DUBLICATOR, пока не начнт медленно мигать индикатор - один раз в секунду (удерживать необходимо около 1 сек., во время удержания индикатор не должен светиться, если индикатор светится, значит, кнопки были нажаты не синхронно – повторите нажатие на кнопки синхронно).
2. Нажмите кнопку на пульте DUBLICATOR на которую вы хотите записать сигнал, индикатор должен мигать быстро (пять раз в секунду).
3. Поднесите оригинальный пульт вплотную в плотную, сверху, к правой части пульта DUBLICATOR. Нажмите нужную кнопку на оригинальном пульте и удерживайте, индикатор на пульте DUBLICATOR будет светиться постоянно – запись сигнала началась. Удерживайте кнопку на оригинальном пульте, пока индикатор на пульте DUBLICATOR не погаснет.
Особенность программирования пульта Дорхан (способ 1, такой способ работает в автоматике Дорхан произведенной до 2013 года) - Поднесите оригинальный пульт вплотную, сверху, к правой части пульта DUBLICATOR, Нажмите нужную кнопку на оригинальном пульте на пол секунды (0,2….0,5 сек), отпустите кнопку на пол секунды, затем нажмите еще раз и удерживайте до тех пор, пока индикатор на пульте DUBLICATOR не погаснет. (При управлении автоматикой Дорхан, кнопку на дубликаторе нужно будет удерживать около 2 секунд). Сигнал записан, пульт готов к работе. Записанный сигнал хранится в энергонезависимой памяти пульта не менее 10 лет (не стирается при смене батареи).
Для того чтобы записать сигнал на другие кнопки, проделайте пункты 1…3 только для других кнопок. Число перепрограммирований – не ограничено.

DUBLICATOR SK-4В совместим с пультами:

• Came
• Nice flo
• AN-Motors
• GSN TR-500F др.
